視頻監控系統是智能化小區建設中的核心，可以對小區內指定的監視點進行實時監控。主要有小區出入口、出庫出入口、車庫內部、電梯內、單元樓出入口、室外公共區域以及圍墻周界等，這些監控點位的現場實時圖像可以通過大華監控系統傳輸?shù)叫^(qū)管理中心的監視器上。
為了更好的融入系統，構成一個整體的智能小區，目前主流視頻監控采用高清網絡型監控設備。

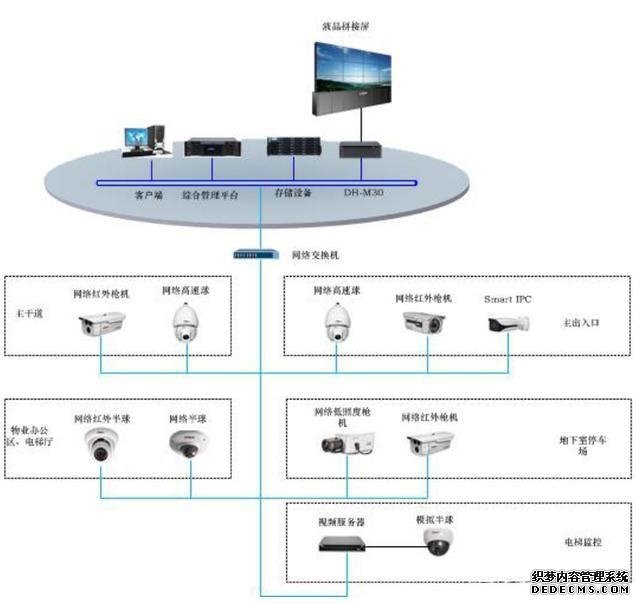

系統架構
系統主要由高清網絡攝像機、網絡傳輸設備、網絡硬盤錄像機(NVR)、管理服務器和監控顯示系統等五大部分組成：
1、高清網絡攝像機
IPC是視頻監控系統的前沿部分，是整個系統的“眼睛”，它把監視的內容經鏡頭進入圖像傳感器轉換為圖像信號，經DSP進行數據轉換與編碼，打?yàn)镮P包后經網絡傳輸。IPC攝像機視頻分辨率高，圖像更清晰，色彩還原度更好，低照度下噪點更少。具有遠程訪問，遠程配置調試的優勢。項目設計通常采用130W和200W像素高清網絡攝像機。
2、網絡傳輸平臺
在數字監控系統中，雙絞線或光纜作為數據傳輸?shù)闹饕d體取代了模擬監控系統中的視頻線纜、音頻線纜、報警線纜、控制線纜，所以TCP/IP網絡是IPC與NVR的之間的傳輸路徑，是整個系統的“脈絡”，它將前端的IPC信號通過雙絞線、光纖及其光電轉換設備，傳輸至接入層交換機，經接入交換機轉發至網絡硬盤錄像機NVR。
3、網絡硬盤錄像機(NVR)
網絡硬盤錄像機(NVR)是網絡視頻監控系統的靈魂，其除了具有處理相關數據的功能，還具有存儲設備、顯示設備的相關功能，是個一體化的網絡視頻監控管理后端主機。
4、綜合管理平臺
本系統采用大華智能小區綜合管理平臺，具備視頻監控系統管理模塊，可通過網絡來管理網絡硬盤錄像機機(NVR)，前端攝像機或編碼器。綜合管理平臺配備高性能嵌入式服務器，可支持大量高清攝像機實時顯示、云臺控制，錄像操作、回放等功能。
5、高清顯示
網絡視頻監控系統的顯示通過高清顯示解碼器完成，單臺主機支持VGA、HDMI高清信號輸出，每路信號支持多畫面分割切換，能提供給監視器或拼接屏信號源，該顯示信號同時支持管理平臺的集中管理和控制。
前端攝像機選型
針對小區監控系統的特性，本方案中會重點介紹以下區域中監控系統的應用。
小區出入口、地下車庫出入口行車通道：
小區出入口設計采用200W像素抓拍專用攝像機，對進出車輛車牌進行抓拍。
小區道路、車庫內部、周界：
在小區道路重點部位、地下車庫內部、圍墻周界區域采用高清定焦紅外防水槍式攝像機，可根據環境、地形、監控范圍選
用不同焦距、不通紅外照射范圍的槍機組合監控，圍墻周界區域的槍機還可以和入侵報警系統聯動，實時監視小區的每一個角落。周界攝像機設計采用200W像素高清攝像機。
單元樓出入口、單元樓地下出入口：
此類區域宜采用高清定焦紅外半球攝像機，每個單元樓出入口宜設一臺此類攝像機，可以清晰的捕捉每個進出單元樓的人員圖像，即使在無光的情況下，也可以通過內置的紅外燈增強補光，達到不遺漏任何細節的效果。一旦發生案件，首先就可以從失竊單元出入口處的監控錄像著手排查，提高破案效率。
另外，可視對講單元主機可作為監控?cái)z像機使用，支持監控中心實時查看圖像，以及錄像存儲。
電梯轎廂內部宜采用高清定焦迷你半球攝像機，外觀精巧，監控轎廂內實時動態的同時，外觀與轎廂裝飾融為一體。電梯內安裝網絡攝像機時，請使用電梯專用網線。
小區廣場、開闊公共區域：
此類區域全部采用高清紅外一體化智能高速球，內置云臺和高倍數的電動變焦鏡頭，云臺可承載攝像機進行旋轉和俯仰運動，可大大增加監控視野；電動變焦鏡頭可以進行改變光圈、焦距和聚焦運動，因此可以拍攝細部特寫鏡頭。管理中心的保安值班人員可對球機進行控制，可根據現場需要隨意靈活的進行調整，另外還可以對球機設置預置位，與報警設備進行聯動，使整個小區做到真正監控?zé)o死角。普通室外球機設計采用200W高清紅外球機；高層球機設計采用400W高清紅外球機，同時紅外距離大于等于150米。
系統功能
視頻實時監控
視頻監控系統通過前端設備采集視頻圖像，通過視頻傳輸系統能在監控中心的顯示設備上集中顯示，同時具備多畫面監視、輪巡等功能，能夠體現監控信息與其物理位置的對應關系。實現對小區內外環境的實時監控。
錄像回放查詢
可對錄像資料進行多種智能檢索和回放。錄像能方便檢索回放，可指定某個時間段任意回放，對某些時間段發生的特殊情況的時段進行查看。
錄像存儲功能
可將前端視頻信號直接存儲到NVR內置的硬盤中，可根據實際情況設定存儲時間，可選擇720P或1080P等格式進行存儲?？蓪χ匾O(jiān)控點的圖像進行多種模式的存儲，對重要錄像資料可以進行備份。
顯示功能
通過電視墻上的液晶監視器和液晶顯示器調看圖像，可以選擇任意一路圖像進行解碼上墻用于終端顯像，每一個顯示器也可顯示多畫面。
動態監測功能需求
支持跨線檢測、流量統計、區域檢測功能。
多系統聯動功能
報警聯動功能，具備多種外部電壓量報警輸入，多路繼電器開關量報警輸出；支持多種報警方式。
