通過前面PoE專欄的介紹，大家已經了解到：PoE可通過一根網線在傳輸數據的同時，為無線AP、網絡攝像機、IP電話、PAD等PoE終端設備供電，傳送距離可達100米。由于PoE供電系統安裝簡單、即插即用，非常適合智慧城市、安防監控等行業使用。
對網絡比較了解的朋友都知道，雙絞線有一個"無法逾越"的"100米"傳輸距離。無論是10M傳輸速率的三類雙絞線，還是100M傳輸速率的五類雙絞線，甚至1000M傳輸速率的六類雙絞線，最遠有效傳輸距離為100米。
PoE傳輸距離就不能再遠點嗎？
哪些因素會影響它的傳輸距離？
當網線傳輸距離超過100米怎么辦？
一、影響PoE傳輸距離的主要因素
1、網線質量
普通的5類線數據信號傳輸距離大概是100米左右。工程上考慮信道衰減等因素，為保證施工質量，一般取80-90米。這里的傳輸距離指的是在最大速率情況下，比如100M。但是如果將速率下降到10M，傳輸距離可以延長到150-250米，具體要視網線質量決定。
PoE供電距離與網線材質息息相關，網線的阻抗越低，傳輸距離越遠。我們來看表一IEEE802.af、IEEE802.3at、IEEE802.3bt標準中對Cat5e網線的要求：

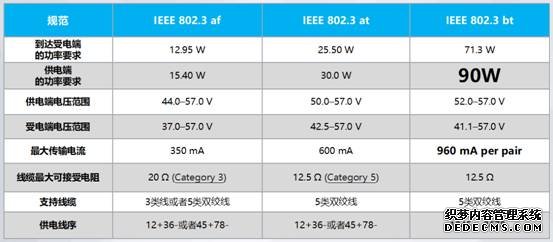

表一：PoE IEEE 802.3 af/at/bt 標準基礎參數
從表一可以看出：100米cat5e網線的等效阻抗IEEE802.3at/bt須小于12.5歐姆，IEEE802.3af則需小于20歐姆。
要想供電距離足夠遠，網線首先要購買正品。目前市場上有些工程商迫于成本壓力，選用的PoE交換機或者網線品質過于低劣，會嚴重影響傳輸距離和系統穩定性。
2、線纜敷設及散熱
線纜溫度的增高會導致信道衰減和插入損耗的性能下降，在PoE纜線敷設中，應重點考慮線纜敷設對散熱的影響。
根據綜合布線系統工程設計規范（GB 50311-2016 表 3.7.8）：屏蔽雙絞線在20℃～60℃時，溫度每升高1℃，傳輸距離下降0.2%；非屏蔽雙絞線在20℃～40℃時，溫度每升高1℃，傳輸距離下降0.4%；在 40℃～60℃時，溫度每升高1℃，傳輸距離下降0.6%。
根據TIA-568-C.2表G.2 所示：屏蔽雙絞線在60℃時的傳輸距離從20℃的90米下降至83.0米；非屏蔽雙絞線在 60℃時的傳輸距離從20℃的90米下降到75.0米。
因此，在布設線纜的時候注意采取利于散熱的方式。實驗證明，封閉的管槽比開放式橋架有額外25%到50%的溫升。在導管中敷設線纜的方式會降低散熱性能，與露天安裝相比升溫幅度較大，應當盡可能減少導管的安裝方式，僅在當?shù)赜嘘P(guān)主管部門規定的區域進行套管安裝。

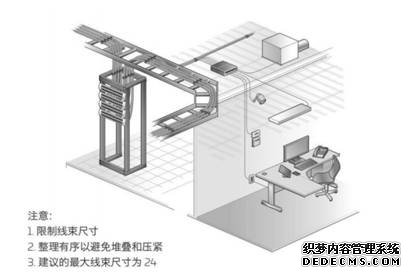

圖1：典型橋架布纜示意圖
（引自《以太網供電（PoE）技術與應用白皮書》）
圖2：導管中線纜敷設示意圖
?。ㄒ浴兑蕴W(wǎng)供電（PoE）技術與應用白皮書》）
3、PoE交換機性能
一個健壯的網絡不單單只看PoE供電距離，網絡傳輸質量也要有保障。根據IEEE規定，網線傳輸超過100米就有可能無法保證傳輸質量。
但在有的情況下（成本壓力下），例如安裝攝像頭的時候距離可能會超過100米。對超過距離不是太多的情況下，將攝像頭連接速率設置成10M，可以將PoE傳輸距離延長到150-250米。
PoE交換機想要達到更遠的傳輸距離，除了對網線有嚴格要求，本身的性能也很關鍵。如果PoE交換機內部交換芯片自適應能力太差，電源芯片管理能力不強，即便強制10M速率傳輸，也不能保證250米穩定傳輸，甚至連150米也達不到。
為滿足市場需求，優特普推出了一系列長距離傳輸PoE供電交換機。例如，優特普8/16/24口全千兆網管型PoE交換機支持自動降速協商，最遠傳輸距離可達250米，很好解決了個別區域網線傳輸距離不足的問題。
二、傳輸線纜的選擇
要想PoE供電安全傳輸距離達到100米，建議使用超五類全銅網線以上線纜，即標準網線。市面的非標準網線材質主要有銅包鋼、銅包鋁、銅包鐵等，這些網線的阻值大，都不適合PoE供電。
IEEE 802.3af標準要求PSE輸出端口的輸出功率為15.4W或者15.5W，傳輸100米后的PD設備接受功率必須不小于12.95W，按照802.3af典型電流值為350ma計算，100米網線的電阻必須為(15.4-12.95W)/350ma = 7歐姆或者(15.5-12.95)/350ma = 7.29歐姆。
標準網線是天然就滿足這個要求的，IEEE 802.3af PoE供電標準本身就是以標準網線測定的。之所以會產生PoE供電網線要求這個問題，是因?yàn)槭忻嫔系暮芏嗑W(wǎng)線都是非標準網線，不是嚴格按照標準網線的要求來生產的。
三、劃重點
PoE供電對線材的要求很高，網線質量關系到PoE傳輸距離和傳輸穩定性，拋開網線談傳輸距離就是耍流氓。在監控項目中，千萬不要在線材上省成本，以免因小失大，得不償失。
