視頻監控解碼上墻是弱電系統中重要的一個組成部分之一，也是最能體現出弱電項目成果的系統，很多不懂技術的客戶，一看大屏出現視頻監控畫面，且非常清晰，就感覺這項目做的值得，所以解碼上墻系統非常重要，需要重點學習掌握，現在主流的解碼上墻的方案主要有DVR/NVR解碼，解碼器解碼，以及視頻綜合平臺上墻解碼，今天我們就來一起聊聊這3種視頻監控解碼上墻方案。
1、DVR/NVR顯示上墻
一套模擬監控系統主要是由前端模擬攝像頭，線纜(電纜、同軸視頻線)，DVR以及顯示設備組成，DVR是整個系統的核心，除了具備編碼壓縮和存儲功能外，同時還具備一定的解碼功能。不得不說模擬監控系統中，采用DVR既做存儲又做解碼，這種方案是最省成本的，但同時有不少限制，比如畫面控制很麻煩，需要鼠標接線到DVR設備，然后實現拖動和切換畫面，非常麻煩，而且自由度不高，不能隨意拖動監控視頻畫面。

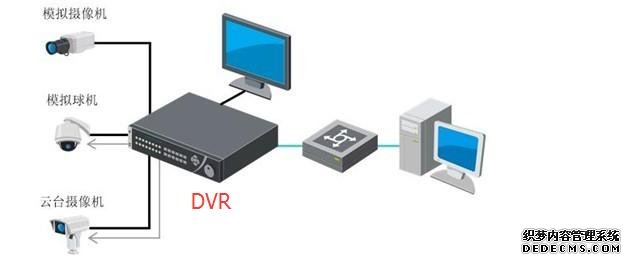

DVR上墻解碼
在到了IPC的年代，NVR出現了，這也標志模擬監控系統過渡到了數字監控系統，前端IPC編碼，通過交換機傳輸?shù)絅VR，NVR除了具備存儲功能外，還具備一定的上墻解碼能力，從技術上來說，通過網絡控制的NVR比DVR更自由些，NVR存放位置擺脫了傳統DVR對同軸線纜的束縛，理論上NVR可以放置在任何一個角落，只要網絡接通就行。

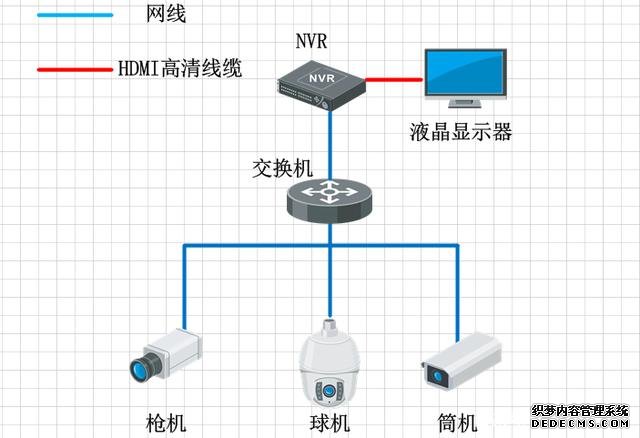

小型的監控系統組成非常簡單，通常就是前端幾個攝像頭，然后接交換機，交換機接NVR，NVR直接連接顯示器，直接在顯示器上預覽畫面，NVR的解碼能力比DVR的解碼能力更強，現在普通的NVR都是支持1-8路的1080P的攝像頭解碼，但最近幾年也出現幾款的高端NVR，集成更加強大的解碼功能，但絲毫未改變NVR就是存儲的產品，所以一般通過NVR顯示，都是應用在一些低端，點位數較小的項目中，比如超市和店鋪這類預算較低的項目。同DVR顯示一樣，普通的NVR的監控上墻也會遇到畫面切換控制不方便，且不支持視頻畫面開窗漫游等功能。
2、解碼器上墻
解碼器已經是屬于比較專業的上墻設備了，一臺解碼器通常都是帶VGA和BNC和HDMI等高清輸出接口，支持H.265、H.264、MJPEG、smartH264、smartH265等主流的編碼格式。

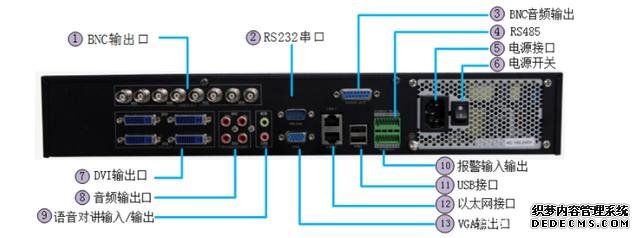

解碼器接口
在設計解碼器上墻解碼方案時需要關注弱電監控系統以下幾個參數。

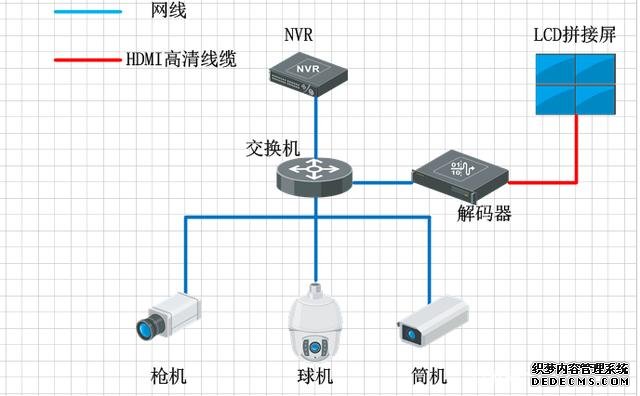

解碼器上墻
?、贁z像頭數量、像素、編碼格式
首先了解攝像頭的數量，然后在了解攝像頭編碼格式，現在主流的攝像頭編碼格式主要是H.264和H.265，比如一個前端200W像素H.265編碼的攝像頭，那么它的帶寬就是2M，總共有100個攝像頭，那帶寬就是200M，對應的解碼器的資源也需要200M的帶寬?，F(xiàn)在一些解碼器的設備參數也會明確表示支持幾路監控設備上墻解碼。比如?？档腄S-6904UD支持4路1200W或8路800w，或12路500w或20路300w或者32路1080P在30fps幀率及以下分辨率同時解碼。
?、诖笃翑?shù)量和布局
解碼器后面帶有HDMI和VGA和BNC高清輸出接口，這個就跟大屏數量和布局有關，需要了解清楚，大屏數量，以及是否需要做融合屏等功能需求。
3、視頻綜合平臺解碼上墻

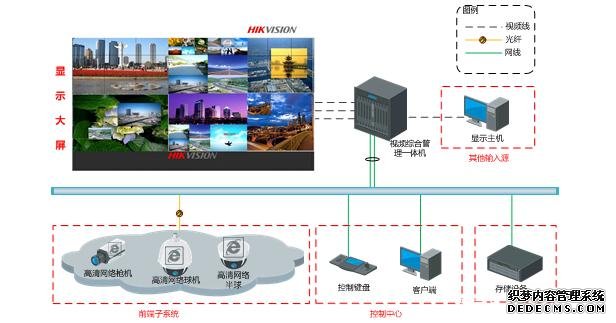

視頻綜合管理平臺采用標準機架式設計和運營級ATCA高級電信計算架構機箱系統，主機箱采用智能風扇自動調溫，確保系統穩定可靠，總線背板采用雙高速無阻塞設計，可以滿足大容量視頻數據高速交換的需求。具備解碼器的所有功能，可以根據項目的實際需求，配置對應的編碼板和解碼板，功能比解碼器更加強大。

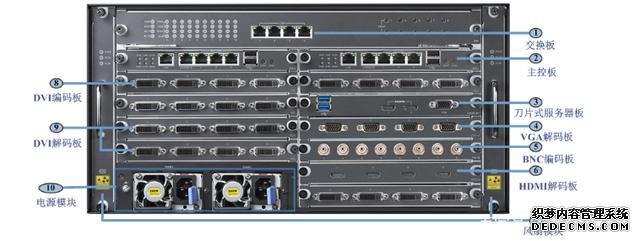

視頻綜合管理平臺
平臺服務：在平臺服務提供認證服務、流媒體轉發服務、存儲服務、報警管理等通用服務，可以兼容多廠商、多種類、多協議的各種異構硬件，提供第三方系統接入服務。
業務模塊：通過常用業務的歸納、封裝，提供視頻、智能、報警、門禁等監控安防業務接口，方便應用層調用。
解碼拼控顯示：支持拼接、開窗、漫游、疊加等場景功能。
電腦本地信號：支持本地信號輸入，上墻時采用非壓縮方式，保證視頻上墻顯示質量的同時，滿足客戶實時性的要求，完美解決客戶高清電腦或者其他本地信號上墻需求。
最后做個總結，視頻監控上墻的方式主要有3種，DVR和NVR一般都是直接通過直連的方式顯示預覽監控畫面，解碼功能較弱，且控制功能不太方便;解碼器和綜合平臺都是專業的解碼設備，解碼器一般使用中小型監控項目中，綜合平臺功能的功能最為強大，具備解碼器的所有功能，一般使用大中型項目，可以根據項目的實際需求配置編碼板和解碼板，簡單方便!
